產品概述

該裝置集控制、保護、監控于一體。配備進口可編程控制器（PLC），配以專業化的人機界面，具有實時監控、速度顯示、緊急停車、過卷保護，并具有岔道語言警示，沿線語言通迅等功能，可實現絞車自動化控制。整套設備安裝簡單方便，保護功能安全可靠，操作簡便、維護維修方便。

功能特點：

●　主機內含驅動開關和軟啟動單元；

●　漏泄通訊功能：配接漏泄電纜和手持電臺后，裝置可以實現跟車員隨時隨地與絞車操作員進行通話交流，打點，緊急停止絞車的運行。

●　緊急停車功能；

●　沿線廣播功能；

●　有/無線視頻系統實時監控功能：實時顯示梭車運行狀態，同時監控畫面上繪有絞車安裝巷道的剖面圖，實時顯示牽引車是否處于變坡點、平巷、彎道或者岔道口。

●　多重過卷保護功能

a.程序上的軟限位；

b.安裝于機頭和機尾的光電式過卷開關；

c.過卷開關內的機械接觸點開關保護。

●　自動定位停車功能：到達卸料點自動停車功能。

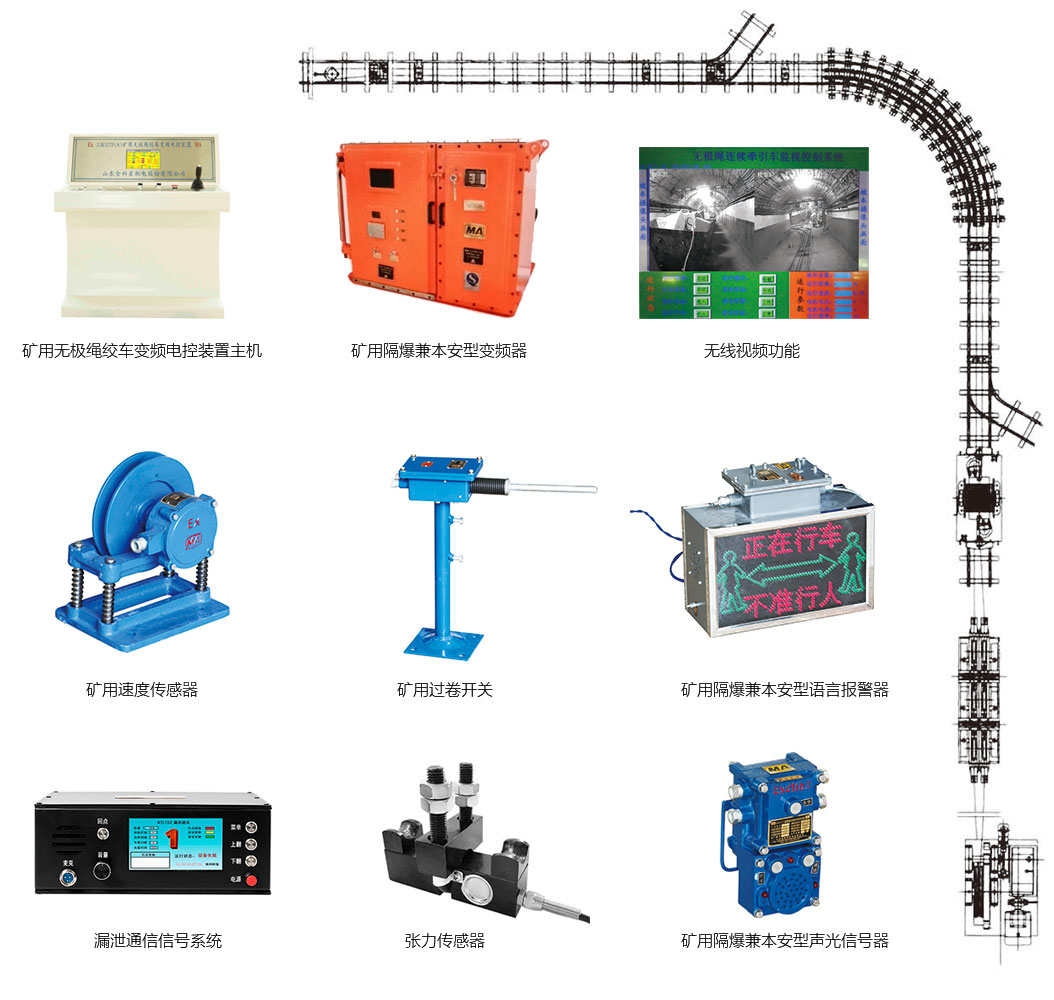

裝置配置

名稱 型號 單位

礦用本安型操作臺 TH12（A） 臺

礦用隔爆型顯示器 PB24（A） 臺

礦用隔爆兼本安型可編程控制箱 KXJ127（A） 臺

礦用隔爆兼本安型直流電源 KDY127/24（A） 臺

礦用速度傳感器 GSD4 臺

礦用過卷開關 KHU40 臺

礦用本安型急停開關 KGT 臺

礦用隔爆兼本安型語言報警器 KXB127 臺

隔爆兼本安型聲光信號器  KXH127  臺

漏泄通信信號系統 KTL10 套

有/無線視頻系統 KBA127 套

礦用隔爆兼本安型變頻器 BPJ- □/660（1140）K 套
